耐久性、メンテナンス性、塗布ノウハウを結集した高性能吐出バルブです。
液剤、吐出量など多種多様なラインナップを御用意しております。
液体定量吐出バルブ
 　
低・中粘度用

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　>>next次ページ
複動式　中量 　 標準タイプ 大型タイプ
BP-１０５D-Xシリーズ
ＢＰ−１０５Ｄ-Ｘ ＢＰ−１０５ＤＬ−Ｘ
オリフィスφ３
重量２２０ｇ		 オリフィスφ４　
重量２５０ｇ
　
■特色 ■仕様
■BP-105Dを基準に性能UP。
■ダイヤフラムの耐久性能を大幅にUP。
■弁開閉のストロークが調整式になりました。 		最適使用液 ゴム系、エポキシ
適用粘度 低・中粘度
最少吐出量 0.01ml 　　　D-X
制御空気圧 0.4〜0.5MPa(4〜5kgf/cm2)
5ポート弁　
　
複動式　中〜大容量 高耐久性/SUS製 高耐久性/POM製 接液部ﾃﾌﾛﾝｺｰﾃｨﾝｸﾞ/POM製
新商品

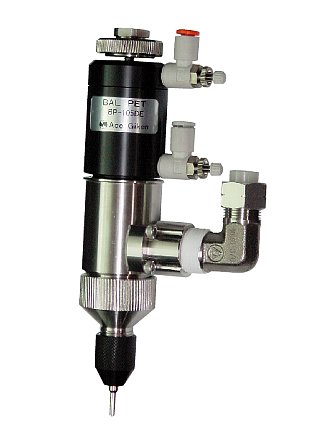

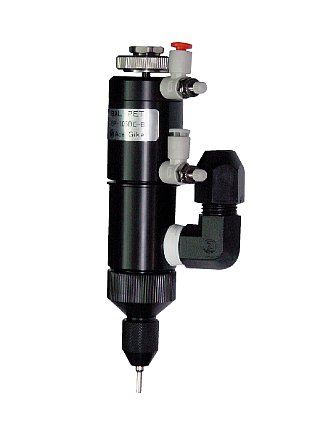

BP-１０５DEシリーズ		 BP-１０５DE ＢＰ−１０５ＤE-B ＢＰ−１０５ＤE-C
重量３５０ｇ 重量１８５ｇ 重量１８０ｇ
■特色 ■仕様
■フィラー・充填剤入り材料に対応した耐久性抜群の専用特殊弁座採用。
■大容量吐出が可能な為、一液性エポキシ樹脂等の封止・充填にも最適。
■当社独自のサックバック弁にて糸切れも最高
 最適使用液 エポキシ・シリコンシール剤他
適用粘度 低〜高粘度
最大吐出量 1.25ｇ/sec　10000mPa・s
制御空気圧 0.4〜0.5MPa(4〜5kgf/cm2)
5ポート弁　
　
容積計量式
点塗布　充填		 ＢＰ−100-01 ＢＰ−100-02 ＢＰ−100-03，05 ＢＰ−100-08
BP-100シリーズ
オリフィスφ1　
重量150ｇ 		オリフィスφ2　
重量150ｇ		 オリフィスφ3　
重量150ｇ		 オリフィスφ3　
重量400ｇ
■特色 ■仕様
■温度による粘度変化に関係なく高精度（±1％）な安定吐出が得られる超精密プランジャー式バルペット 最適使用液 エポキシ・UV樹脂
適用粘度 中粘度
最少吐出量

0.0007〜
0.007ml
（100-01）
0.003〜
0.03ml
（100-02）
0.007〜
0.098ml
（100-03）
0.019〜
0.266ml
（100-05）
0.05〜
0.7ml
（100-08）
制御空気圧 0.4〜0.5MPa (4〜5kgf/cm2)
5ポート弁

単動式　微少量
BP-１０7DN
■特色 ■仕様
■ダイヤフラムシールとニードル弁(樹脂製)の組合せで少量 塗布を主として開発。
■接液部材質は全て樹脂製の為、強嫌気性樹脂にも対応。		 最適使用液 ＵＶ系・嫌気性(ネジロック)
適用粘度 低・中粘度
最少吐出量 0.001ml　
オリフィス φ２
制御空気圧 0.4〜0.5MPa(4〜5kgf/cm2)
３ポート弁　
重量 110ｇ

単動式　微少量
BP-１０7DN-P
■特色 ■仕様
■ＢＰ−１０７ＤＮを瞬間接着剤専用として開発。
■接液部にＰＰを使用。
■湿気による材料の硬化は起こりません。		 最適使用液 シアノ系 (瞬間接着剤)
適用粘度 中粘度
最少吐出量 0.001ml　
オリフィス φ２
制御空気圧 0.4〜0.5MPa(4〜5kgf/cm2)
３ポート弁　
重量 110ｇ

複動式　中量 　
新商品

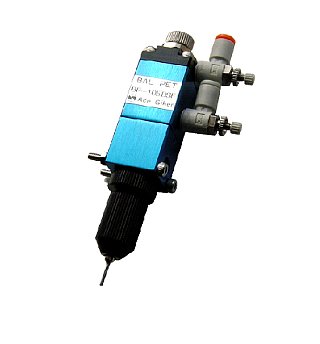

BP-１０５DSE　		 　
■特色 ■仕様
■小型ボディーながら吐出量は大型バルブ並。
■超ミニサイズ　□２２×９２（ノズル取付時１１４）により２２ｍｍピッチで複数本取付可能。
■当社BP-107DN,105DS-Cと比較して約５倍の吐出が可能。
■サックバック方式　液切れ最高。		 最適使用液 酢ビ（エマルジョン）、エポキシ
適用粘度 低・中粘度
最少吐出量 0.01ml　
オリフィス φ３
制御空気圧 0.4〜0.5MPa(4〜5kgf/cm2)
５ポート弁
重量 125ｇ

複動式　微少量 ＢＰ-１０５ＤＳ-ＳＸ１ ＢＰ-１０５ＤＳ-ＳＸ２
BP-１０５DS-SXシリーズ ストローク調整タイプ ストローク一定タイプ
■特色 ■仕様
■超ミニサイズなので、自動機の組込みに　 最適。 最適使用液 ゴム系 ・エポキシ
適用粘度 低・中粘度
最少吐出量 0.001ml　
オリフィス φ１.２
制御空気圧 0.4〜0.5MPa(4〜5kgf/cm2)
３ポート弁

複動式　微少量
BP-１０５DS-C
■特色 ■仕様
■嫌気性使用に依るバルブ内硬化なし。
■サックバック効果で液切れ最高。
■塗布量コントロールが容易。		 最適使用液
 ＵＶ系・嫌気性 (ネジロック)
適用粘度
 低・中粘度
最少吐出量 0.005ml　
オリフィス
 φ２
制御空気圧 0.4〜0.5MPa(4〜5kgf/cm2)
５ポート弁　
重量 １００ｇ
