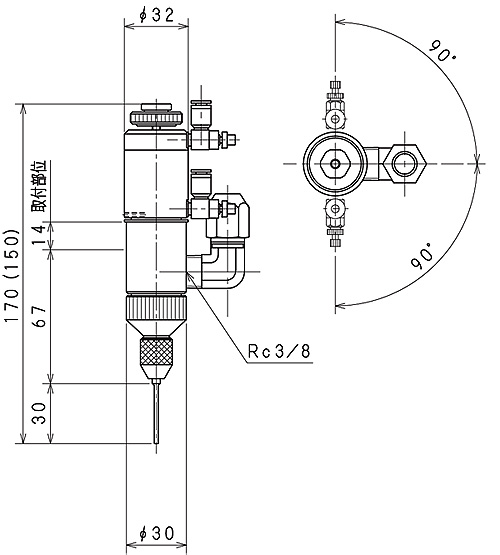

液体定量吐出バルブ バルペットBP-105DE-B


○大容量吐出モデル

  • BP-105DEの軽量タイプ。
    Lightweight type of BP-105DE.
  • 特殊弁座採用でフィラー入り液剤にも対応。
    Special valve adoption that is appropriate for dispensing the liquid with fillers.
  • 大容量吐出が可能な為、1液性エポキシ樹脂等の封止・充填に最適。
    This model can dispense a large capacity, so it is the most suitable for sealing(filling up) by the epoxy.
  • 逆ニードル弁のサックバック効果により液切れ最高。
    Liquid cutting is good by the effect of suck back(vacuum).
最適使用液
Suitable liquid material
エポキシ(Epoxy)、ゴム系(Rubber)など
適応粘度Applicable viscosities 低・中粘度(low・middle viscosity)
制御空気圧Control air pressure 0.4~0.5MPa(4~5kgf/cm²) 5ポート弁(5-port valve)
材料圧送圧Material feed pressure MAX0.5MPa
重量Weight 約185g
最大吐出量Maximum dispensing volume 1.25g/sec(10,000mPa・s)
Kv値 4.68L/min.
用途Use 自動車部品にフィラー混入接着剤を線引塗布など。
