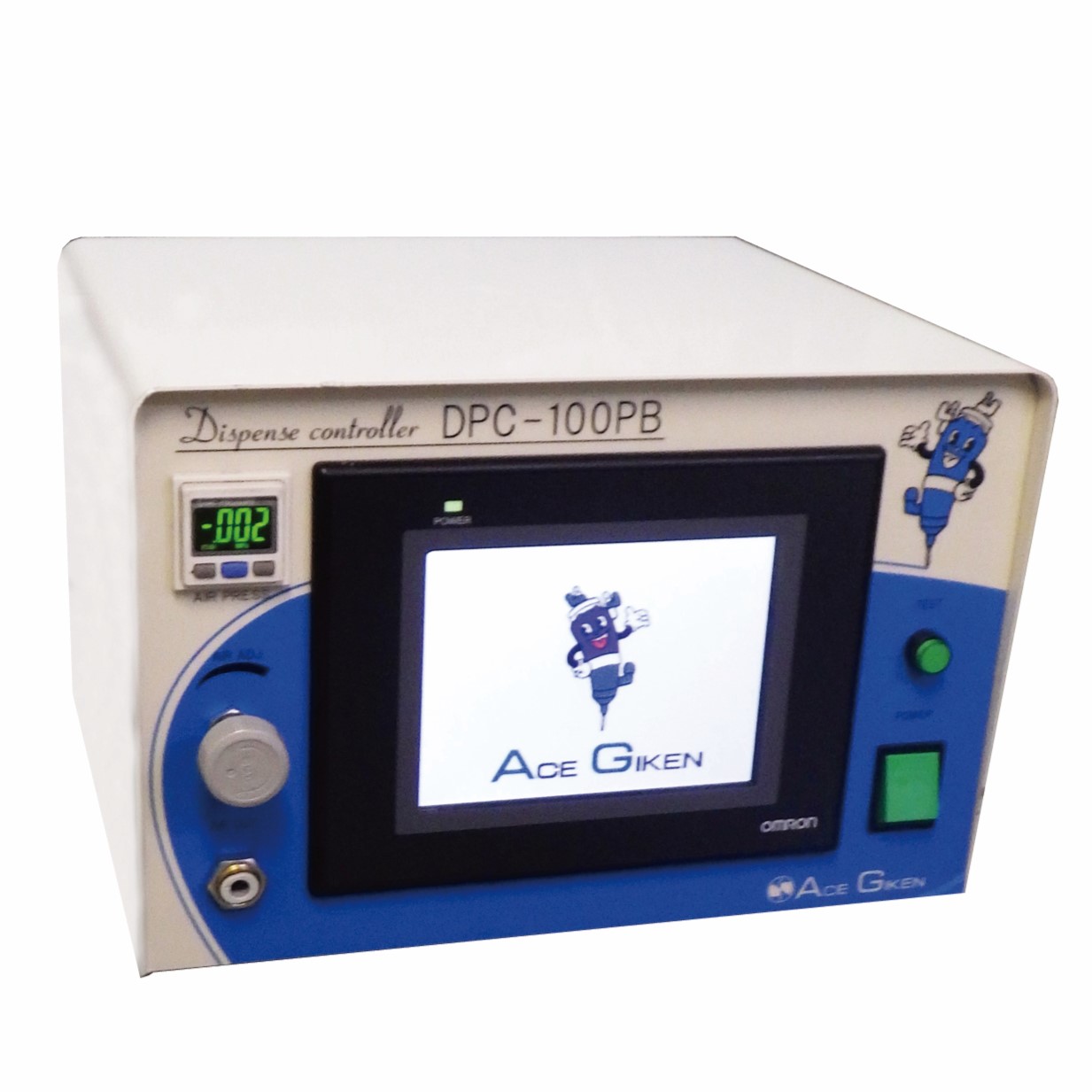

電動プランジャー専用コントローラーDPC-100PB

・電動プランジャー (BP-100-02D・BP-100-03D・BP-100-05D) 専用のコントローラーです。

型式
Model		 DPC-100PB
ストローク量
Stroke volume		 原点より20.0mm(MAX)　※充填位置より変動20.0 mm from the origin (MAX) *Subject to variation based on filling position
レギュレーター
Regulator		 MAX0.5MPa(MAX)
圧力計
Pressure Gauge		 デジタルDigital
プログラム
Program		 5品種5 varieties
外部入力
External input		 吐出スタート信号入力
Discharge Start Signal Input
RPG.　No.　選択信号入力
RPG. No. Selection signal input
アラームクリア信号入力
Alarm clear signal input
外部出力
External output		 READY信号出力
READY signal output
アラーム信号出力
Alarm signal output
圧力異常信号出力
Pressure abnormality signal output
入出力（フットスイッチ吐出スタート信号）
I/O (Foot Switch Discharge Start Signal)
専用フットスイッチを接続
Connect dedicated footswitch 		その他のNO.無電圧接点入力が可能
応答時間：約20msec
Other NO dry contact input possible / Response time: approx. 20msec
入出力（外部吐出スタート信号）
I/O (External discharge start signal)
接点入力またはNPNオープンコレクタトランジスタ入力
Contact input or NPN open collector transistor input 		応答時間：約20msec
Response time: approx. 20msec
入出力（RPG.　No.　選択信号入力）
I/O (RPG. No. Selection signal input)
NO.　無電圧接点またはトランジスタオープンコレクター入力
NO. No-voltage contact or transistor open collector input 		信号または吐出開始時に確認
NJC-24-16-PF
Check signal or at start of dispensing
入出力（READY出力）
I/O (READY output)
NPNオープンコレクタトランジスタ出力
NPN open collector transistor output 		　　

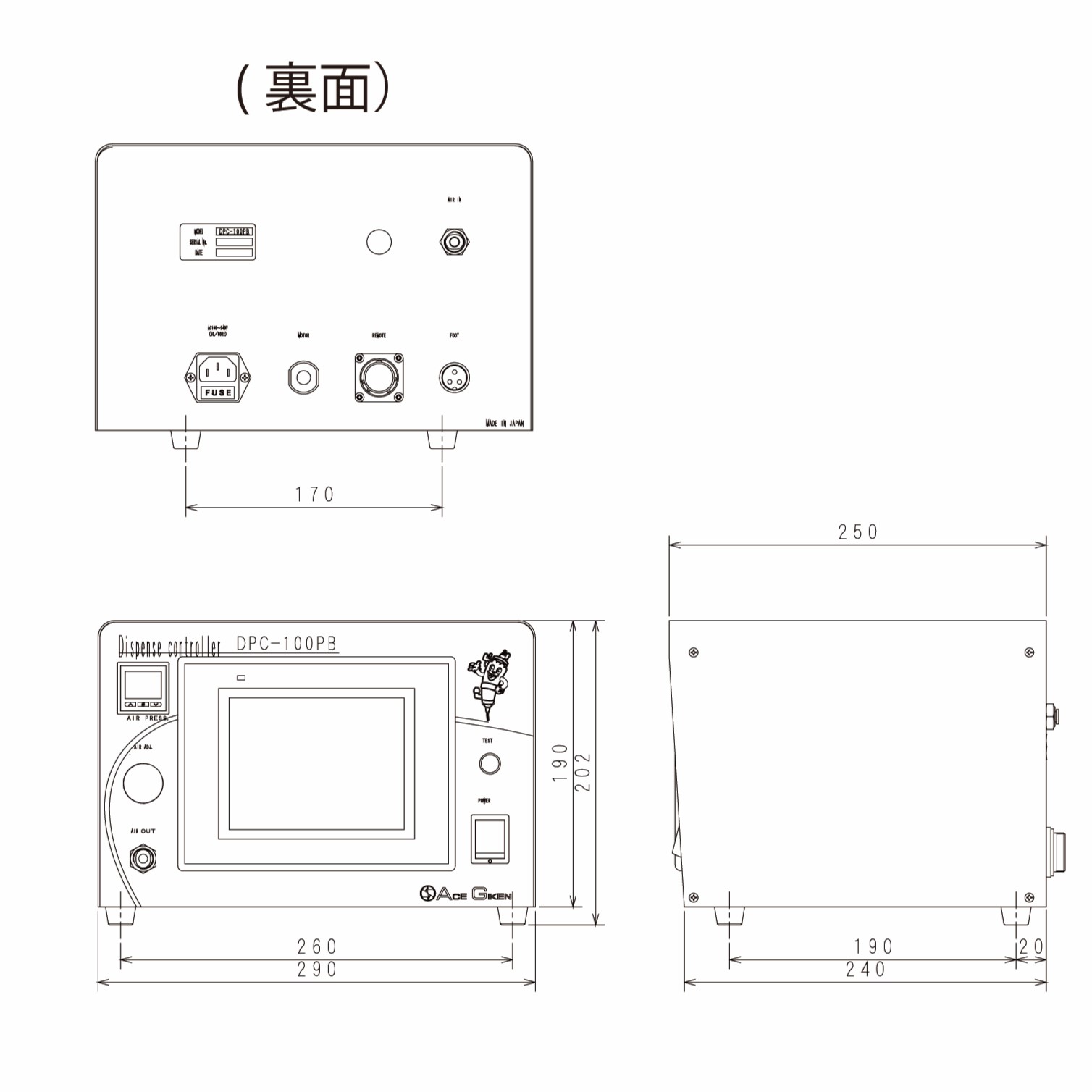

寸法
Dimensions		 290mm×250mm×202mm（突起物は含まず）*Protrusions not included
供給エアー源
Air supply source		 無潤滑ドライエアー 0.5MPaDry air without lubrication 0.5MPa
電源・消費電力
Power Supply and Power Consumption		 AC100C～240V（±10%）50/60Hz、100VA以下
周辺温度・湿度
Ambient temperature and humidity		 ＋5～＋40℃、35～85％RH（結露なきこと）*No condensation
